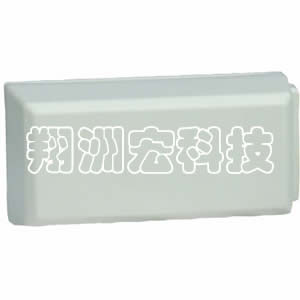

? 監測兩個保護回路 ? 可用于經 UL 認證的防火和安防應用場合 ? 可設定地址的 DIP 撥碼開關 DS7460i 雙防區輸入模塊可與兼容的多路復用總線系統配合使用，采用兩個多路復用總線防區地址，能監視兩個獨立防區。 它通過 DIP拔碼開關設定地址，提供兩個傳統常開 (NO) 或常閉(NC) 觸點的輸入防區。
基本功能
監測兩個保護回路
兩個保護防區專門用于監視常開或常閉干觸點。 它們通過 47 千歐終端電阻（EOL）進行監測。
通過安裝與舌簧開關配合使用的磁鐵并拆除防區 1 的終端電阻，防區 1 可以用作磁控開關。 在用作磁控開關時，防區 1 不能監視其它觸點。證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | 2004/108/EC EMC Directive (EMC), 2006/95/EC Low-Voltage Directive (LVD) |
| 美國 | UL | NBSX: Household Burglar Alarm System |
| CSFM | 7165-1615: 113, 7165-1615: 119 2008 年 7 月 |
|
安裝/配置
兼容性信息
| 控制主機 | D9412GV2、D7412GV2 和 D7212GV2 控制主機 D9412G、D7412G 和 D7212G 控制主機 D9124 火警控制主機 DS7400Xi 控制主機 |
| 多路復用總線接口模塊 | D8125MUX 多路復用總線接口模塊 DS7430 多路復用總線擴展模塊 DS7436 多路復用總線擴展模塊 |
防火應用場合
對于經 UL 認證的防火安裝場合，必須使用常開 (NO) 觸點。 對于防火安裝場合，請按需訂購一定數量的多路復用總線火災防區終端電阻（部件號：28010）。
接線
最大阻抗：額定值 4.05 歐姆，+20°C (+68°F)
| 距離（近似值） | 尺寸 |
| 76 米 | 0.65 毫米 |
| 193 米 | 1.02 毫米 |
| 250 英尺 | 22 AWG |
| 600 英尺 | 18 AWG |
有關多路復用總線的布線要求，請參閱多路復用總線擴展模塊參考指南。 為控制主機布線時推薦使用四芯電纜。 不要使用屏蔽或雙絞線電纜。
注解：如果用于防火應用場合，則需要使用 18 AWG 電線。
附件
| 數量 | 組件 |
| 1 | 雙防區輸入模塊 |
| 2 | 多路復用總線防區終端電阻（部件號：26069） |
| 1 | 硬件包 |
| 1 | 說明文件包 |
技術規格
電路參數
啟動設備電路類型： B 類（樣式 A）
信號線路電路類型： B 類（樣式 4）
防區要求： 兩個多路復用總線地址
環境要求
操作溫度： 0°C 至 +50°C（+32°F 至 +122°F）
電源要求
電流消耗： 1 mA（最大）
定購信息
DS7460i 雙防區輸入模塊
DS7460i 雙防區輸入模塊提供兩個傳統常開 (NO) 或常閉 (NC) 觸點的輸入防區。它通過 DIP 撥碼開關設定地址。
